安裝木質圓柱模板的準備事項
1、檢查支模圓柱根部,要保證根部混凝土表面平整,如果平整度不夠,可以用1∶1 水泥砂漿找平。
2、在圓柱模板安裝前,根據施工圖及原始坐標點采用全站儀極坐標法準確定位,測設圓柱模板的外邊線及外側控制線,在圓柱的上、中、下等位置設置4 道定位鋼筋。
3、準備安裝圓柱模板過程中需要用到的各種工具:19號扳手、木方、鋼管、緊固件、螺絲、米尺、記號筆、錘子、釘子、經緯儀、鉛垂儀以及需要支模的圓柱模板等。
4、要保證圓柱木模板凹凸槽內干凈,不能進灰黑,凹凸槽設計在兩片圓柱模板扣合中起到了關鍵作用,凹凸槽進灰漿不僅影響本次支模,還影響圓柱模板的周轉次數,可以實現用膠帶粘貼,脫模后撕出膠帶即可。
圓柱木模板施工方案
1、3米以上模板要錯位安裝

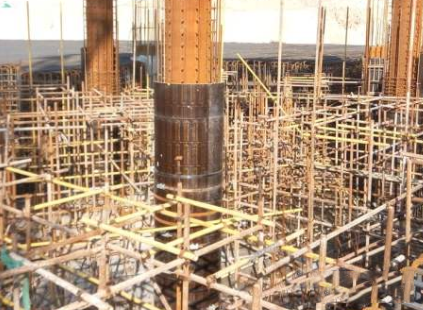

安裝木質建筑圓柱模板時,當柱高超過3米時,模板的上下連接處的兩塊模板需要錯開安裝,錯位安裝可以保證圓柱體的垂直性和整體性。在錯位安裝時請認真參考圖中所展示的錯位安裝法進行現場安裝。
2、固定鋼帶要求水平捆扎
水平捆扎可以保證鋼帶受力均勻,固定鋼帶之間的中心距離為15-30cm。(安裝技巧:鋼帶安裝時最好用鋼尺對模板進行測量,在模板的同一高度四周釘上3-4個小釘子。上鋼帶時把鋼帶放在釘子上,即可保持鋼帶的安裝水平)。安裝螺絲時,每一個螺絲擰緊度要保持施工安全(安裝提示:最好同一顆柱子用同一個工人對螺絲加固)。模板合攏加固后,模板的底部圓平面最好離地面0.5-1cm距離,并用混凝土填縫。
3、模板上下接口位置加固
由于模板是錯開安裝,在上下模板水平接口的位置一定要用鋼帶進行加固,鋼帶要水平覆蓋在接口部位,而且保證接口位置在加固鋼帶的中間,這樣可以增強模板的穩固和施工效果。
4、對模板進行保護
鋼帶安裝好以后為了對模板進行保護和垂直定位,要在模板四周垂直加5*10cm的木方四個,并用4個鋼管成正方形固定木方,上下每層鋼管的間距根據柱徑的大小保持在50-150cm最佳,這樣不僅可以對木模板進行保護,而且可以緩沖振動棒產生的壓力,使打出來的混凝土效果更好,同時這樣垂直接觸也有利于對模板進行垂直定位,使模板的受力形成一個整體,達到二次加固的作用。
5、對模板進行混凝土澆筑
圓柱木模板澆灌混凝土7木高度以內可以一次性澆灌,7米以上高度建議分兩次澆灌,第一次澆灌后30-60分鐘即可進行第二次澆灌。
6、拆模流程
拆模時,依次把加固在模板外面的鋼管、木方、鋼帶去除,此時模板自然脫模張開,如有個別沒有自然張開的模板,只需要在凹凸槽接口位置用木條敲擊震動一下,模板可自然脫模(請嚴禁用工具撬開)。
